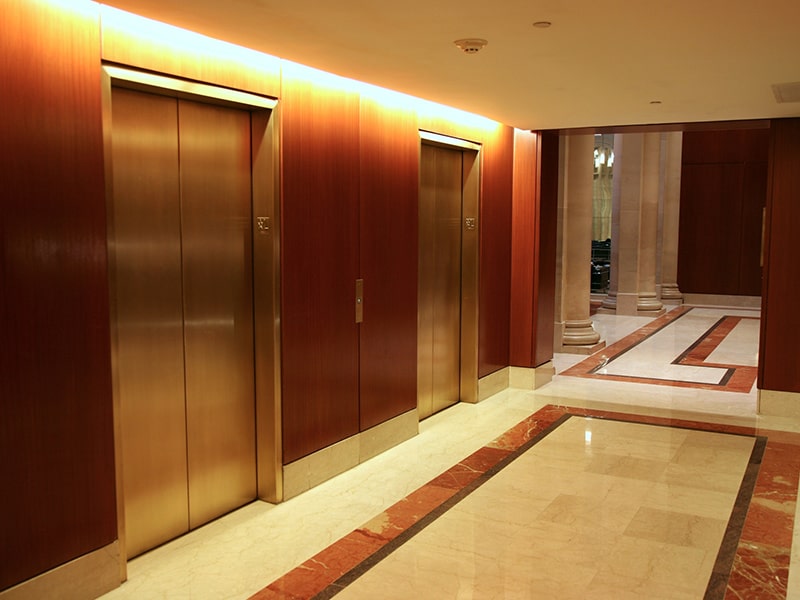

Ketika anda sedang menaiki lift/ elevator di hotel, mall, atau gedung bertingkat lainnya, apakah anda pernah bertanya dalam hati bagaimana lift bisa naik dan turun? Misteri apa saja yang membuat ruang kecil bisa berpindah tingkatan gedung?

Nah, pada artikel kali ini kita akan membahas komponen apa saja yang terdapat pada lift/ elevator. Komponen-komponen di dalam lift ini menjadi satu kesatuan dan tidak dapat dipisahkan karena semuanya memiliki fungsi masing-masing dan membuat lift dapat bekerja secara baik.

Sebelum membahas lebih jauh, berdasarkan metode penggerak, ada 2 tipe elevator yaitu hydraulic elevator dan traction machine elevator. Di Indonesia sendiri lebih banyak menggunakan traction machine elevator dibandingkan elevator hidrolik. Hal tersebut dikarenakan traction machine elevator dapat melayani pergerakan naik turun yang tak terbatas (tergantung pengaturan dan kebutuhan). Sedangkan pada elevator hidrolik hanya mampu melayani maksimal 20 meter.

Mengingat penggunaan traction machine elevator lebih banyak maka komponen yang dibahas kali ini adalah komponen lift/ elevator dengan penggerak traction machine.

Pada lift traction machine terdapat 4 komponen dasar, yaitu

1. Komponen di ruang mesin (Machine Room)
2. Komponen di ruang luncur (Hoistway)
3. Komponen di kereta (Car Lift)
4. Komponen di ruang luncur pada tiap lantai

Mari kita ulas satu persatu komponen dasar di atas.

Komponen pada Ruang Mesin

1. Komponen sistem kontrol

Berfungsi sebagai pusat pengendali dan pengontrol kinerja lift. Pada komponen ini permintaan naik dan turun dicatat kemudian diolah, selanjutnya memberikan instruksi-instruksi agar lift bergerak dan berhenti sesuai permintaan.

2. Mesin Penggerak (Geared Machine)

Merupakan mesin berupa motor penggerak yang ditransformasikan oleh roda gigi sehingga dari putaran motor tinggi dapat berubah ke putaran motor rendah. Di mesin penggerak juga terdapat rem khusus yang mana dapat berfungsi jika motor penggerak tidak dialiri listrik.

3. Primary Velocity Tranducer

Komponen ini berfungsi sebagai pendeteksi kecepatan lift dan putaran motor.

4. Governor

Merupakan komponen pengaman yang berfungsi ketika beban lift melebihi batas maka secara elektrik maupun mekanik akan memberhentikan kereta (car lift).

Komponen pada Ruang Luncur (Hoistway)

1. Guide Rel

Guide Rel/ rel pemandu Merupakan komponen baja yang memandu jalannya kereta dan bandul lift (counterweight).

2. Limit Switch/ Saklar Batas Lintas

Komponen yang berfungsi untuk menjaga kereta agar tidak menabrak lantai kamar mesin. Ada 2 jenis Limit Switch, yaitu direction switch dan final switch.

3. Vane Plate

Merupakan komponen yang berfungsi untuk mengatur pemberhentian kereta pada lantai yang dikehendaki. Selain itu untuk mengatur pembukaan pintu pendaratan.

4. Landing Door

Merupakan pintu yang berfungsi untuk menutup ruang luncur dari luar.

5. Counterweight/ Bandul Lift/ Beban Imbang Elevator

Merupakan komponen berupa balok/lempengan bermaterial baja/ besi cor yang berfungsi sebagai penyeimbang berat kereta. Jumlah beban/ counterweight beragam tergantung ketinggian lift yang ingin dicapai serta balok-balok tersebut mengikat sehingga kuat dan aman. Biasanya terpasang di belakang atau di samping kereta (car lift)

6. Buffer

Komponen lift yang berfungsi sebagai peredam tenaga kinetik kereta dan bandul lift (counterweight) pada saat jatuh.

7. Governor Tensioner

Pada komponen ini terdapat pulley berbandul yang berfungsi sebagai penegang rope governor yang teletak pada pit.

Komponen di Kereta (Car Lift)

1. Car/ Kereta

Biasanya car/kereta berbentuk kotak sebagai ruang bagi penumpang.

2. Car Door / Pintu Kereta

Bagian untuk menutup kereta dari luar.

3. COP (Car Operating Panel)

Merupakan panel yang berisi tombol-tombol inputan untuk pengatur buka-tutup pintu, kereta naik, kereta turun, bantuan, dll. Biasanya terletak di sisi depan kereta.

4. Interphone

Interphone berfungsi untuk mengadakan komunikasi antara kereta, kamar mesin dan ruang kontrol gedung pada keadaan-keadaan tertentu.

5. Alarm Buzzer

Merupakan alarm khusus untuk memberi tanda apabila lift dalam keadaan darurat seperti kelebihan muatan, dll.

6. Floor Indicator

Pada komponen ini berfungsi sebagai penunjuk arah lift bekerja (naik/turun) dan penanda penomoran lantai.

7. Emergency Light

Merupakan lampu darurat yang menyala jika dalam keadaan darurat seperti mati listrik. Emergency light dapat menyala melalui sumber batere.

8. Emergency Exit Switch

Merupakan saklar untuk mematikan kereta/ agar tidak berjalan apabila pintu darurat dibuka saat proses penyelamatan.

9. Safety Link

Merupakan komponen yang berfungsi untuk pengaman/penahan agar kereta tidak overspeed ke bawah (dalam keadaan darurat).

Komponen di ruang luncur pada setiap lantai

1. Tombol Lantai

Tombol ini berfungsi untuk memanggil kereta di lantai/ hall.

2. Saklar Parkir

Saklar khusus yang berfungsi untuk menjalankan dan mematikan lift.

3. Saklar Kebakaran

Saklar khusus yang berguna saat ada percikan api/ kebakaran. Berfungsi untuk mengaktifkan fungsi fireman control.

4. Hall Indicator/ Penunjuk Lantaik

Merupakan komponen yang berfungsi untuk memberitahukan kepada pengguna dimana posisi kereta berada.



Nah itulah penjelasan singkat mengenai komponen lift/ elevator. Khusus counterweight atau sering disebut beban imbang/ bandul lift/ beban lift/ pemberat lift merupakan salah satu produk coran Raja Logam. Anda dapat membelinya secara murah di rajalogam.com karena kami produsen langsung, bukan distributor/ supplier.
